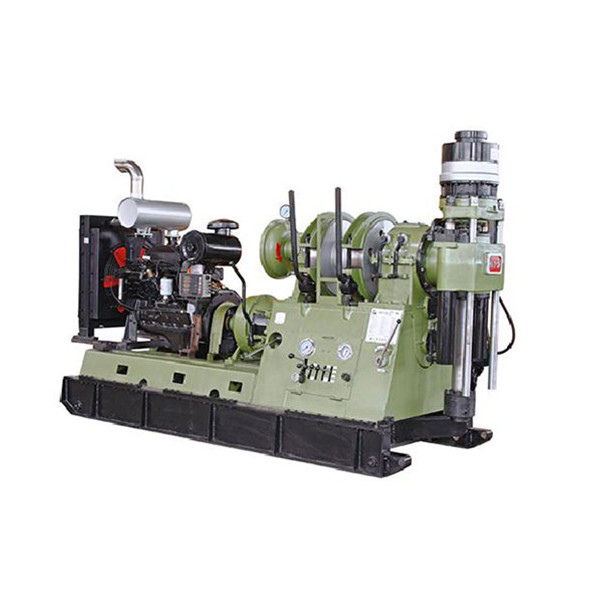

XY-5A çekirdek sondaj teçhizatı eğri ve düz delik sondajı için kullanılabilir.ve geniş hız aralığıBorma teçhizatı, büyük bir kaldırma kapasitesine sahip ve frenini düşük bir konumda kaldırırken kullanımı kolay bir su frenine sahiptir.
Teknik özellikler
(1) Buhurlama teçhizatının çok sayıda hız düzeyi (8 düzeyde) ve makul bir hız aralığı vardır ve yüksek düşük hız torkuna sahiptir.geniş bir uygulama yelpazesi ile, küçük çaplı elmas çekirdeği sondajı için uygundur, aynı zamanda büyük çaplı sert alaşım çekirdeği sondajı ve bazı mühendislik sondajı gereksinimlerini karşılar.
(2) Borma teçhizatı hafif ve iyi ayırılabilir.On bir bileşene ayrılabilir, bu da yer değiştirmeyi kolaylaştırır ve dağlık bölgelerde operasyonlar için uygundur.
(3) Yapısı basittir, planı makuldür ve bakımı, bakımı ve onarımı kolaydır.
(4) Borma teçhizatı, kaza işlemini kolaylaştırmak için iki geri dönüş hızına sahiptir.
(5) Borma cihazının çekirdek merkezi düşük, sağlam bir şekilde sabitlenmiş ve hareket eden araç istikrarlıdır.
(6) Enstrümanlar çeşitli sondaj parametrelerini gözlemlemek için eksiksiz ve uygun.
(7) İşletim kolu merkezi, kullanımı kolaydır ve basit ve esnektir.
(8) Çamur pompası, esnek güç konfigürasyonu ve havaalanı düzeni ile bağımsız olarak çalıştırılır.
(9) Kullanıcının ihtiyaçlarına göre, döngüsel kaydırmalar, canlı matkaplara ihtiyaç duyulmamasını ortadan kaldırarak, halat matkapını doğrudan tutmak için yapılandırılabilir.
(10) Hidrolik sistem el ile çalıştırılan bir yağ pompası ile donatılmıştır.Çıkar şunu.
delikte sondaj aletleri, ve sondaj kazalarını önlemek.
(11) Çubuk, derin delik delme sırasında pürüzsüz ve güvenli sondajı sağlamak için su frenine sahiptir.
| 1Temel parametreler |
| Borma derinliği |
1800m ((Φ42mm matkap borusu) |
| 800m ((Φ73mm matkap borusu) |
| 1800m ((BQ matkap borusu) |
| 1500m ((NQ matkap borusu) |
| Dikey eksen dönme açısı |
0°360° |
| Dış boyutlar (uzunluk × genişlik × yükseklik) |
3500×1300×2175mm ((Elektrik motoru montajı) |
| 3700×1300×2175mm ((Dizel motorların montajı) |
| Borma teçhizatının ağırlığı (güç hariç) |
3420 kg |
| 2.Döner (55kW, 1480r/min güçli bir makine ile donatıldığında) |
| Dikey asman hızı |
Aşağı hızda ilerle |
98;166;253;340 r/min |
| Yüksek Hızla İleri |
359; 574; 876; 1244 r/min |
| Düşük hızda geri dön |
69 r/min |
| Yüksek Hızlı Geri |
238 r/min |
| Dikey eksen yolculuğu |
600 mm |
| Dikey eksenin en yüksek kaldırma gücü |
138.5kN |
| besleme kapasitesi |
93kN |
| Dikey çubuğun maksimum dönme tork |
5361 N·m |
| Dikey şaftın delik çapı |
92 mm |
| 3. Winch (55kW, 1480r/min güçli bir makine ile donatıldığında) |
| Tek halatın maksimum kaldırma kapasitesi (ilk katman) |
60kN |
| Tel ip çapı |
18.5mm |
| Davul kapasitesi ip kapasitesi |
120m. |
| 4. Araç hareketli cihazı |
| Yağ silindirini hareket ettirmek |
600 mm |
| 5Hidrolik sistem |
| Sistem ayarlı çalışma basıncı |
8MPa |
| Dişli yağı pompası yer değiştirme |
20+16ml/r |
| 6.Körme teçhizatının gücü |
| model |
Y2-250M-4 motoru |
YC6B135Z-D20 Dizel motor |
| Güç |
55kW |
84kW |
| Hız |
1480 r/min |
1500 r/min |
