Ürün Tanıtımı

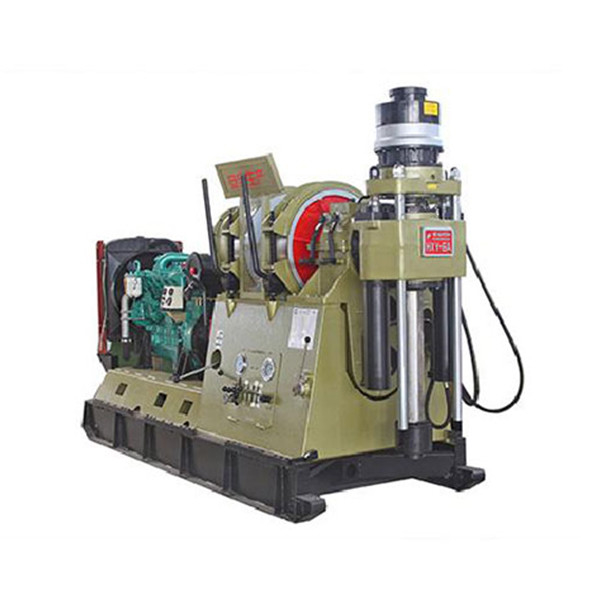

XY-6A sondaj cihazı, XY-6 sondaj cihazının geliştirilmiş bir ürünüdür.Rotatörde önemli gelişmeler yapıldı., vites kutusu, debriyaj ve çerçeve. Çift kılavuz çubukları eklendi ve vites kutusu vites oranı yeniden ayarlandı. Döner vuruşu orijinal 600mm'den 720mm'ye yükseltildi.ve ana motorun ön ve arka hareket yürüyüşü orijinal 460mm'den 600mm'ye yükseltildi..
XY-6A çekirdek sondaj teçhizatı eğri ve düz delik sondajı için kullanılabilir.ve geniş hız aralığıBorma teçhizatı, büyük bir kaldırma kapasitesine sahip ve frenini düşük bir konumda kaldırırken kullanımı kolay bir su frenine sahiptir.
Teknik özellikler
1. sondaj cihazının çok sayıda hız düzeyi (8 düzeyi) ve yüksek düşük hızlı tork ile makul bir hız aralığı vardır. Bu nedenle, bu sondaj cihazının süreç uyarlanabilirliği güçlüdür.geniş bir uygulama yelpazesi ile, küçük çaplı elmas çekirdeği sondajı için uygundur, aynı zamanda büyük çaplı sert alaşım çekirdeği sondajı ve bazı mühendislik sondajı gereksinimlerini karşılar.
2Borma teçhizatı hafif ve iyi ayırt edilebilir. On bir bileşene ayrılabilir, bu da yer değiştirmeyi kolaylaştırır ve dağlık bölgelerde operasyonlar için uygundur.
3Yapısı basittir, düzeni makuldür ve bakımı, bakımı ve onarımı kolaydır.
4Borma teçhizatı, kaza işlemini kolaylaştırmak için iki geri dönüş hızına sahiptir.
5. Borma teçhizatının çekirdek merkezi düşük, sıkıca sabitlenmiş ve hareket eden araç kararlıdır. Yüksek hızlı sondaj sırasında iyi bir istikrarına sahiptir.
6Enstrümanlar çeşitli sondaj parametrelerini gözlemlemek için komple ve uygun.
7İşletim kolu merkezi, kullanımı kolay ve basit ve esnek.
8Çamur pompası, esnek güç konfigürasyonu ve havaalanı düzenine sahip, bağımsız olarak çalıştırılır.
9Kullanıcının ihtiyaçlarına göre, dairesel kayışlar, canlı matkaplara ihtiyaç duyulmamasını ortadan kaldırarak, halat matkap çubuğunu doğrudan tutmak için yapılandırılabilir.
10. Hidrolik sistem el ile çalıştırılan bir yağ pompası ile donatılmıştır. Güç makinesi çalışamadığında, el ile çalıştırılan yağ pompası hala basınçlı yağı besleme yağı silindirine ulaştırmak için kullanılabilir.delikte sondaj aletlerini kaldırın, ve sondaj kazalarını önlemek.
11Çubuk, derin delik delme sırasında pürüzsüz ve güvenli sondajı sağlamak için bir su frenine sahiptir.
| 1Temel parametreler |
| Borma derinliği |
1600m ((Φ60mm matkap borusu) |
| 1100m ((Φ73mm matkap borusu) |
| 2200m ((NQ matkap borusu) |
| 1600m ((HQ matkap borusu) |
| Dikey eksen dönme açısı |
0°360° |
| Dış boyutlar (uzunluk × genişlik × yükseklik) |
3548×1300×2305mm (Elektrik motoru ile eşleştirilmiş) |
| 3786×1300×2305mm (dizel motorla eşleştirilmiş) |
| Borma teçhizatının ağırlığı (güç hariç) |
4180 kg |
| 2Dönüştürücü (75kW, 1480r/min güçli bir makine ile donatıldığında) |
| Dikey asman hızı |
Aşağı hızda ilerle |
96; 162; 247; 266 r/min |
| Yüksek Hızla İleri |
352; 448; 685; 974 r/min |
| Düşük hızda geri dön |
67 r/min |
| Yüksek Hızlı Geri |
187 r/min |
| Dikey eksen yolculuğu |
720mm |
| Dikey eksenin en yüksek kaldırma gücü |
200kN |
| besleme kapasitesi |
150kN |
| Dikey çubuğun maksimum dönme tork |
7800N·m |
| Dikey şaftın delik çapı |
92 mm |
| 3. Winch (75kW, 1480r/min güçli bir makine ile donatıldığında) |
| Tek halatın maksimum kaldırma kapasitesi (ilk katman) |
85kN |
| Tel ip çapı |
21.5mm |
| Davul kapasitesi ip kapasitesi |
160m. |
| 4. Araç hareketli cihazı |
| Yağ silindirini hareket ettirmek |
600 mm |
| 5Hidrolik sistem |
| Sistem ayarlı çalışma basıncı |
8MPa |
| Dişli yağı pompası yer değiştirme |
25+20 ml/r |
| 6.Körme teçhizatının gücü |
| model |
Y2-280S-4elektrik motoru |
YC6B135Z-D20Dizel motor |
| Güç |
75kW |
84kW |
| Hız |
1480 r/min |
1500 r/min |
