Özet:

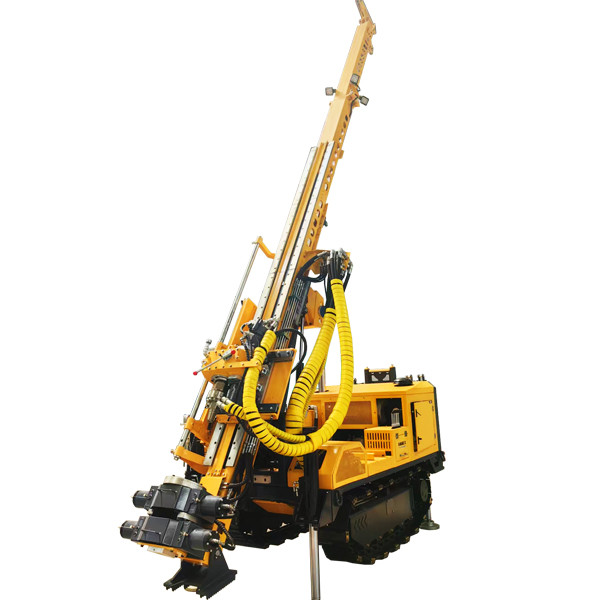

SM75, hidrolik tahrikli çok amaçlı bir jeoteknik sondaj platformudur. Bir ray şasi üzerinde inşa edilmiş, Rotary ve Percussion / RC sondaj seçenekleri fonksiyonları sunar, zemin mühendisliği için uygundur,Jeoteknik sondaj, jeotermal geliştirme, maden araştırması vb.

Özel olarak tasarlanmış döner matkap direği kompakt ve katlanabilir/teleskopiktir. SPT perküsyon matkap direği yan yana monte edilir ve kaydırarak konumlandırılabilir.

Yüksek performanslı ağır raylar yürüme, kaldırma ve indirme için uzaktan kumanda edilir.

Ana özellikleri:

• Hidrolik döner üst tahrik ile donatılmış, gerekirse çekirdek matkap veya toprak matkap, tek boru matkap veya kablo hattı matkap için yeterlidir.
• Güncel teknolojilerle, platform, 50 metreye kadar örnekleme derinliği ve 20 metreden fazla SPT katman derinliği ile otomatik Standard Penetration Test (SPT) yapabilir.Çakma sıklığı 50 kez / m ulaşabilir, ve otomatik sayaç anında test kayıt yapar.
• Teleskopik direği sistemi, 1,5-3 metre uzunluğundaki matkap çubukları için yeterlidir.
• Sürünen şasi, yüksek manevra kabiliyetine sahip olarak yürümek, kaldırmak ve düzeltmek için uzaktan kontrol edilebilir.
• Toprak numuneleme sistemi, SPT ve yerçekimi araştırması testleri yaparken toprak numunesinin orijinal durumunu koruyabilir.

Seçenekler:

• Çamur pompası
• Çamur karıştırma sistemi
• Örnek alma cihazı
• Otomatik hidrolik çubuk anahtarı
• Otomatik Standart Penetrasyon Deneme Cihazı (SPT)
• Ters dolaşımlı sondaj sistemi (RC)

Teknik veriler

Po.wEr Un- Evet.

Motor gücü: 75 KW

Tip: Su soğutucu, turbo

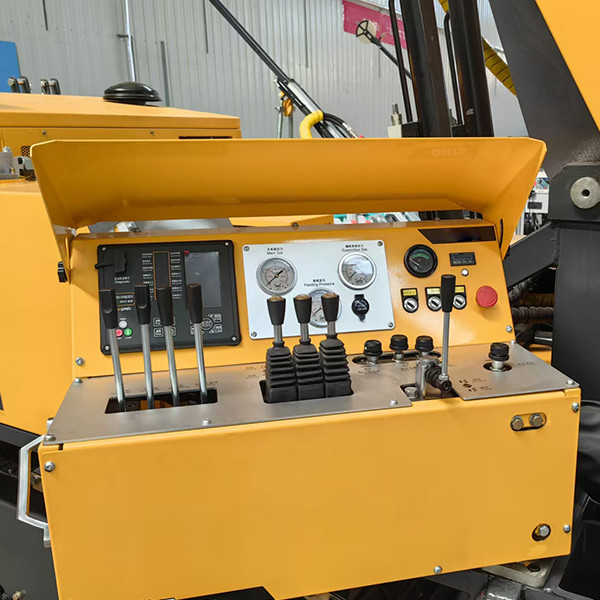

Kontrol birim

Ana valf akışı... 100L/m

Sistem basıncı: 21 Mpa

FUEl tnk UnBent

Hacim: 100 L

Soğutma yöntemi: Hava/su

Hidrolik Çatlak

Kablo hattı uzunluğu.............................. 400m, en fazla

Hidrolik motor 160 cc

Çaplaklar

Tip: Hidrolik açık, hidrolik kapalı

Bağlama kuvveti: 13000 KG

Hidrolik çubuk anahtarı (ihtiyaç duyulmaz)

Çamur pompa birim (o(Devamını oku)

Sürücü: Hidrolik

Akış ve basınç... 100 Lpm,80 bar

Ağırlık: 2x60 KG

Traflar (optBenona)Ben...)

Sürücü: Hidrolik

En fazla sınıflandırma kapasitesi: 30°

Kontrol yöntemi... Kablosuz uzaktan kumanda

Boyut: 1600x1200x400mm
