TR60 Döner Sondaj Makinesi

Garanti ile döner sondaj makinesi

Ağır iş için döner sondaj cihazı

Ürün Açıklaması

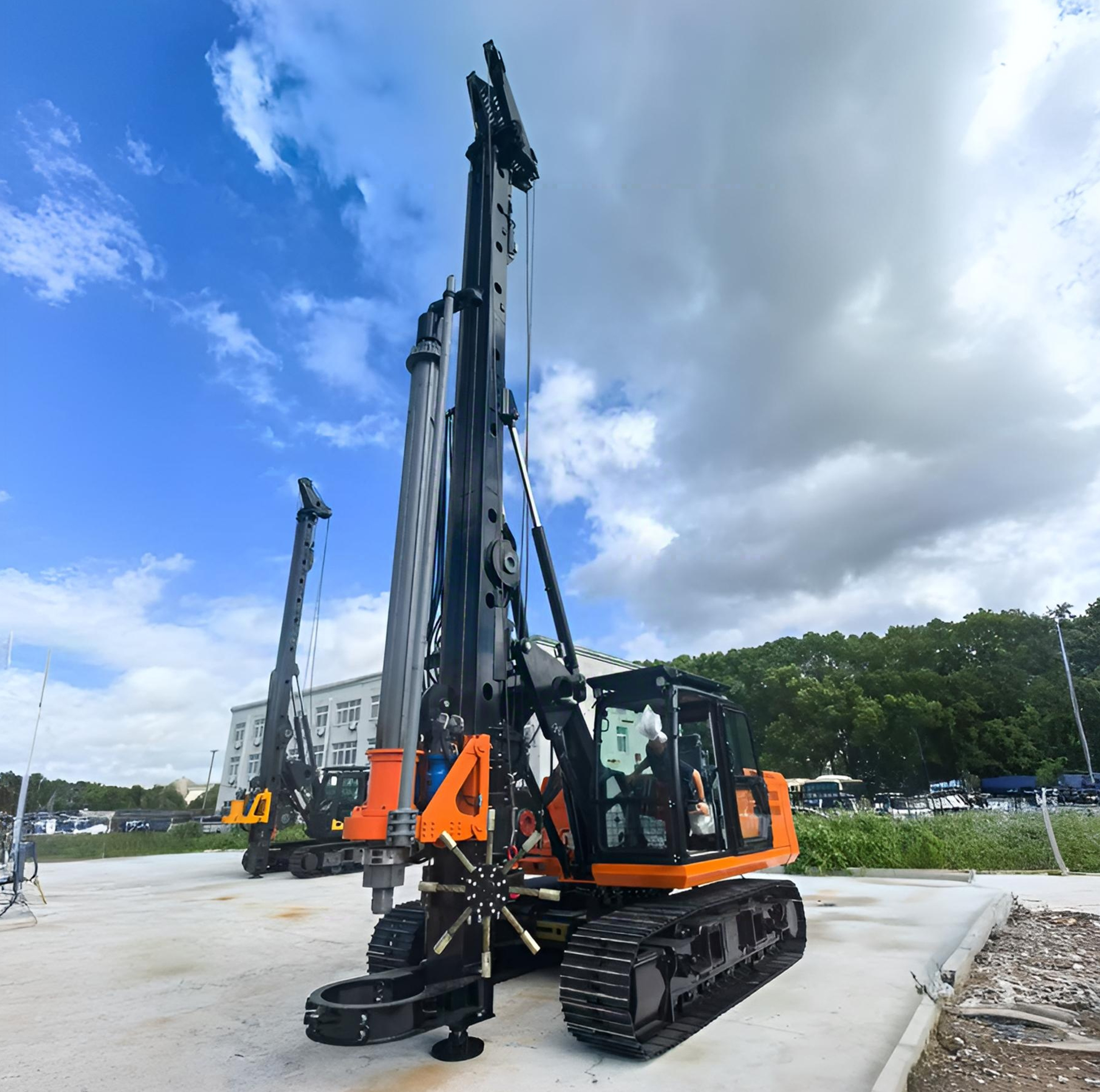

TR60 Döner sondaj cihazı

TR60 döner sondaj, gelişmiş hidrolik geri yükleme teknolojisini benimseyen ve gelişmiş elektronik kontrol teknolojisini entegre eden yeni tasarlanmış kendi kendini yükselten bir platformdur.Bu döner sondaj cihazının genel performansı gelişmiş dünya standartlarına ulaştı..

Hem yapı hem de kontrol üzerindeki karşılık gelen iyileştirmeler, yapıyı daha basit ve kompakt, performansı daha güvenilir ve işletimini daha kullanıcı dostu hale getirir.

Aşağıdaki uygulamalar için uygundur:

Teleskopik sürtünme veya birbirine kilitlenen Kelly çubuğu ile sondaj - standart kaynak
CFA sondaj uygulamasıyla sondaj - isteğe bağlı

TR60'ın Özellikleri ve Avantajları

Maksimum hız 50r / min'e ulaşabilir, küçük çaplı yığın delik yapımı için toprak reddedilme zorluğu problemini tamamen çözer.
Ana ve yardımcı vinç, ip yönünü kolayca gözlemlemeyi sağlayan, mast istikrarını ve inşaat güvenliğini artıran direkte yer almaktadır.
Cummins motoru, ekonomik verimlilik, çevre dostu ve kararlı özelliklerle III. Devlet emisyon gereksinimlerini karşılamak için seçilir.
Hidrolik sistem, döner sondaj sistemi için özel olarak tasarlanmış uluslararası gelişmiş konsepti benimsiyor. ana pompa, güç başı motoru, ana valf, yardımcı valf, yürüme sistemi,Döner sistem ve pilot kolu tüm ithalat markaları.Yardımcı sistem, akışın talep üzerine dağıtılmasını gerçekleştirmek için yük duyarlı sistemi benimser.

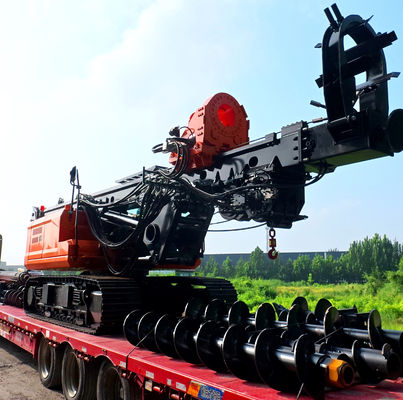

Taşınmadan önce matkap borusunu sökmeye gerek yok.
Elektrikli kontrol sisteminin tüm önemli parçaları (örneğin ekran, kontrolör ve eğilim sensörü) uluslararası ünlü markaların ithal bileşenlerini benimser.ve ev projeleri için özel ürünler yapmak için hava konektörleri kullanın.

TR60 Döner sondaj cihazı

Teknik özellikler

Ana parametreler	Birimler	Parametreler
Şasi
Motor modeli		Weichai WP4.1 veya Cummins.
İsimlendirilmiş Güç/Döner Hız	kW/rpm	74/2200
Ray genişliği (marj)	mm	2500
Pist ayakkabısının genişliği	mm	500
Kelly delme deliği
Max, sondaj çapı	mm	1000
En yüksek sondaj derinliği	m	21
CFA delme deliği
Max, sondaj çapı	mm	600
En yüksek sondaj derinliği	m	12
Rotary Drive
Maks. çıkış tork	KN•m	60
Dönüş hızı	rpm	0-55
Max. aşağı çekme piston itmek	kN	80
Max. aşağı çekme piston çekme	kN	80
Maks. aşağı çekme piston yürütme	mm	2000
Ana vinç
En fazla çekim gücü.	kN	85
Max. çekme hızı.	m/dakika	50
Tel ipinin çapı	mm	φ20
Yardımcı vinç
En fazla çekim gücü.	kN	50
Max. çekme hızı.	m/dakika	30
Tel ipinin çapı	mm	φ16
Mast Rake
İleri arkaya	°	5
Yan arkaya	°	±4
Hidrolik Sistem
Ana pompanın maksimum çalışma basıncı	MPa	30
Ana makine
Toplam çalışma ağırlığı	t	17.5
Taşıma eyaleti boyutu	mm	9020x2500x3220
Çalışan durum boyutu	mm	5860x2500x10700
Tavsiye edilen Kelly Bar
Sürtünme kelly çubuğu yapılandırması		MZ273-4-6
Bağlantılı kelly çubuğu yapılandırması		JS273-4-6

Teknoloji geliştikçe parametreler değişecek ve her şey nihai ürüne bağlı.
